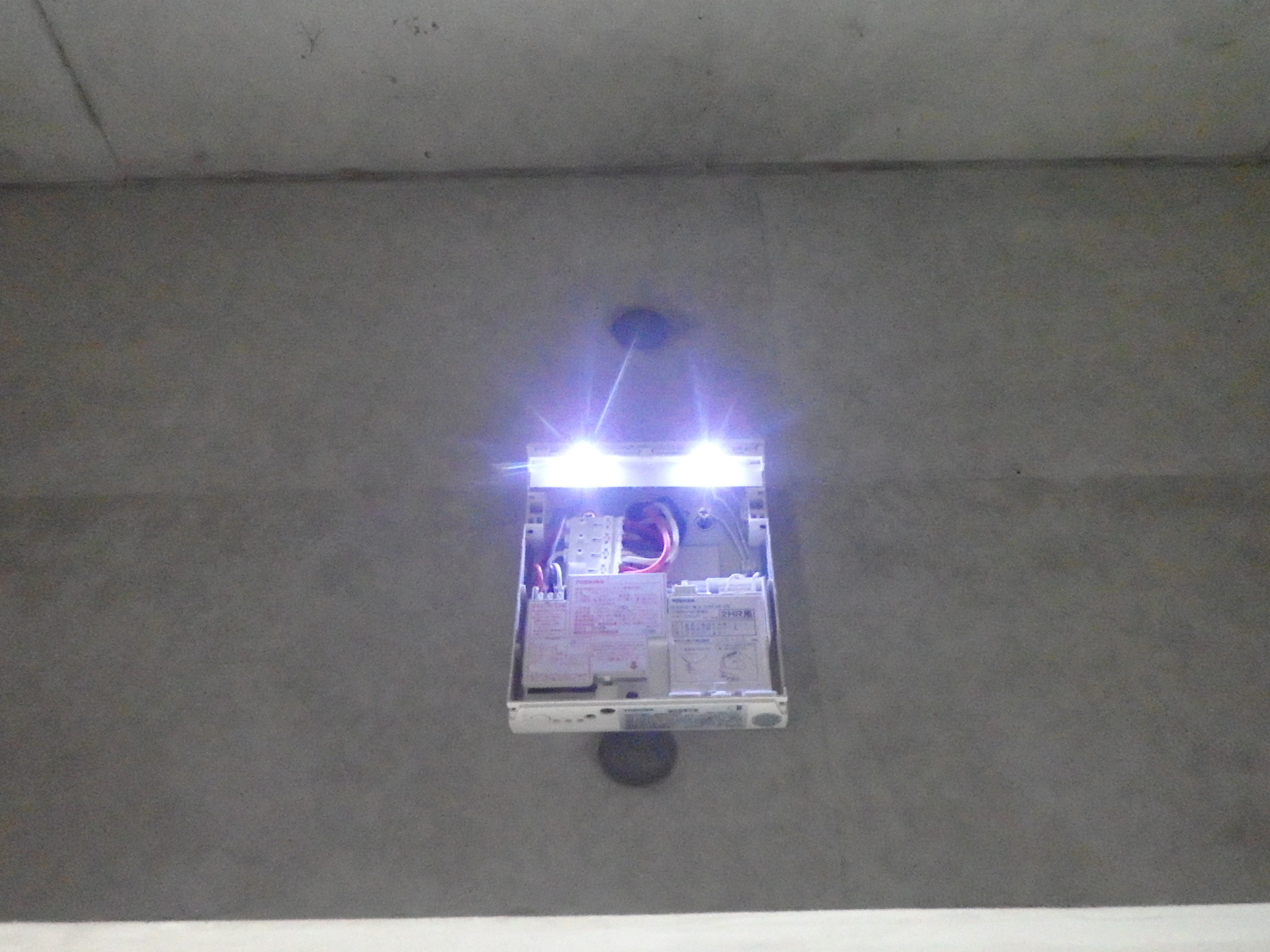

今回は、誘導灯の取替の模様をお伝えしています。

これから、弊社のやっていることを動画で上げていきますので、

ご覧いただければと思います。

https://www.youtube.com/watch?v=Ww9fxIZrelY

誘導灯の取替

今日のテーマは、電流です。

前回コンデンサでマニアックなのはいったん

目処をつけるみたいな話をしていたのですが、

ちょっと、これ知っておくと 少しは役に

立つかなと思ったので、 変更しました。

　電流の計り方って知ってますか？

知らないですよね。多分。

電圧の計り方は、もしかしたら

知ってる人が多いかもしれません。

電圧は、テスターをつかって たとえば

コンセントに差すと

100Vが表示されます。 あるいは、

分電盤のブレーカの上や 下の端子部分に当てると 電圧が表示されます。

ただ、 分電盤をあけるときは気をつけてください。

というか、分電盤の電圧を測るのは 知識がない場合は、危険ですから やめた方がいいです。

そういうものだという感じでいいです。 すみません。

それでは、電流はどうやって計るか。

電気は水にたとえられるので、 水で考えたら、

パイプの中を 何リットルの水が流れているかを 計るというのと同じ考え方です。

水の場合も何リットル流れるかを

計るのは難しいですよね。

水圧がどれくらいで、 パイプの太さがどれくらいで というところから、実際に流してみて 水流を計るということです。

ちょっと大がかりで、 計るのは難しいイメージですよね。

電気の場合は、水と同じ イメージで計るとやはり難しいのですが、

電気特有の働きがあるので、 この場合は水よりも容易に計ることができます。

電気が電線を流れると、 磁場が発生します。

磁力線といいますが、

その磁力線を測定すれば 電流を求めることができます。

どういうもので計るかというと、 これです。

クランプメーターといいます。 電線を磁石の輪で挟むのです。

そうすると実際に流れている電流から 発生した磁力線が発生しているので その強さを計ることで電流を計ることができます。

電流にも流れる方向があるということをお伝えしました。 前回は交流ということでお伝えしたのですが、

今回は、交流でなおかつ潮流という考え方です。

ちょっとややこしいですね。

交流はプラスからマイナス、マイナスからプラスへの 流れなのですが、潮流は方向が一定です。

いったん決まったら、まず変化しません。

たとえば・・・。 ちょっと長くなりそうなので、次回またお伝えします。

それでは、最後まで読んでいただき、 ありがとうございました。

前回、前々回と

交流の電力の話をしています。

交流では、電圧と電流の波形のズレが
あることで、

電力としては、有効に使われない

ところがあるというお話しでしたね。

特に
モーターに流れる電力は、

電圧の波形に対して、電流が遅れるタイミングで
流れるということもお伝えしました。

そして今日は、モーターに使われる電力は、
無駄なものが出てくるので、

（電流が遅れるので）

どうすれば、その無駄を小さくして
効率よく、電力を使うことができるかについて

お話しします。

モーターは、どういう仕組みで
動いているかというと、

簡単に言うと、モーターは

コイルの塊なのです。

コイルって、何？

と思われるかもしれませんね。

コイルとは、磁石に銅線を
何回も巻き付けたもの、で

こんな感じです。

モーターを分解すると、
コイルがたくさん使われていて、

これらが働いて、
回転力を生み出しています。

原理は、フレミング左手の法則
とか右手の法則で・・・

ということなのですが、
そこまでいくと、

アレルギーの方もおられると思いますので、

お話ししません。

電流と磁石の働きによって、
回転力が生まれるとだけ

わかればよいと思います。

それで、モーターはコイルの塊なので、
電流は、コイルを流れると

電圧に対して、どうしても遅い方向に
ズレるのです。

そして、それを逆に、電流を
早い方向に戻してくれるのが、

コンデンサというわけです。

やっと出ました。

コンデンサです。

しかしながら、

コンデンサって不思議なんですよ。

本当に。

コンデンサっていろいろありますが、
こんな感じです。

これは電子部品のコンデンサです。

モーターに使うコンデンサは、

高圧のだったら、
こんな感じです。

全くなじみがないですよね。

何が不思議かというと、

電子部品のであれ、モーター用であれ、
高圧用であれ、原理は同じなのですが、

コンデンサの中身は、
電気を通さない絶縁体なのです。

なので、コンデンサに
直流の電圧をかけても

電気は流れないのです。

電池につないでも、
電流は流れないのです。

簡単に言うと、

ゴムに電極をつけている感じです。

絶対流れないですよね。

不思議でしょう？

話しについて来てくれてますか？

感動してるのは私だけですかね。

直流だとコンデンサには、
電気は流れないのに、

交流だと流れるのです。

ちょっと長くなりそうなので、

今回はここまでです。

最後まで読んでいただき、
ありがとうございました。

省エネの秘密は電流と電圧の○○にあった。

前回、電力のお話しと

直流と交流のお話しをしました。

電力は､電流と電圧を

かけたものでしたね。

直流は､流れる方向も量も一定で、

交流は､方向と量が変化する という話をしました。

それで、電力に戻るのですが、

直流だったら、電流も電圧も同じ方向で

変化しないので、そのままの計算、

電圧　ｘ　電流　＝　電力　の

単純計算でできます。

しかし、交流の場合は、

電圧も電流も変化するのです。

こんな感じです。

こういうグラフはあまり好きでない 方の方が

多いと思うのですが、

一つずつお伝えしますので、 付いてきてください。

横軸が時間で、縦軸が電圧です。

時間が経つと、 電圧の大きさも

大きくなったり、 小さくなったり、

さらには、

マイナスになったりしています。

ちなみにマイナス側は、逆方向に 電圧がかかっているという意味です。

そして時間によっては、

0ボルトの時もある

ということです。

そして、電流も同じ感じで

増えたり減ったり

マイナス側に流れたりします。

ただし、電圧と電流が同じように 変化するといっても、

電圧と電流の

タイミングはズレるのです。

電圧が0ボルトの時、

電流も0アンペアのタイミングならば、

一番いい効率です。

ここで、

ちょっと話がそれるのですが、

電圧が0ボルトから始まって、

最大のところまで増えて、

減少し始めて、

0ボルトになって、

マイナス側にいって、

マイナスの最大のところから、

また0ボルトになるまでを

1サイクル　といいます。

1サイクルの間に、

電圧が　0ボルトになるのは、

最初と中間と最後の3回あります。

電力　＝　電圧　Ｘ　電流　なので、

0ボルトがあるということは、

電力も0ワットがあるということですよね。

電圧と電流が同じタイミングで、

0ボルト、0アンペアになるなら、

電力は、1サイクルの間に

3回　0ワットになります。

でも、電圧と電流のタイミングがズレると

電流も、電圧とは違うタイミングで

0アンペアになるので、

電力が、0ワットになる回数が増えるのです。

3回が5回になります。

それから、電圧がプラスで電流がマイナスの時は

電力はマイナスで、

逆もマイナスとなり、

電力としては、

無駄な部分というか、

有効に使われないところが出てきます。

こんな感じで。

それで、このズレのことを

位相（いそう）といいます。

位相が大きいと

無駄な電力が発生します。

特にモーターなどの回転体への電力は、

電圧が電流に対して遅れてくる位相になり、

無駄な電力が発生します。

なので、効率を良くするためには、

電圧と電流の位相差をなくして、

限りなく同じタイミングで 変化させるようにすればいいのです。

では、どうすれば、 同じタイミングにできるか、

は、次回お話しします。

というわけで、今回は以上です。

最後まで読んでいただき、

ありがとうございます。

今日はコンデンサの話です。

コンデンサって聞いたことある方は多いと思うのですが、

いったい何に使うものかはご存じない方の方が多いと

思います。

今回は、少しややこしいので、

シリーズで、2，3回に分けてお話ししたいと思います。

いきなりですが、電力ってどうやって計算するかは、

昔の理科を思い出してもらえると助かるのですが、

忘れてますよね。

これは、電圧と電流をかけて計算されます。

電圧100V（ボルト）で電流が3A（アンペア） 流れる機械があったら、

　１００Ｖ　Ｘ　3A　＝　３００Ｗ（ワット）の

電力を使う機械ということになります。

単純計算で考えると、そうなのですが、

電気には、2種類ありまして、

直流と交流があるのです。

直流というのは、電流が一方向に 流れて、一定です。

プラスとマイナスがあって、

電流の向きがプラスからマイナスに 向かって流れています。

乾電池を使って豆電球をつけるのは、 直流電力です。

携帯やスマホ、ノートパソコンなどは、 交流から電源をとっていますが、

ACアダプターを通じて、 直流に変換された電力を使っています。

太陽光発電で発電されたものは、 最初のうちは直流です。

プラスからマイナスに向かって流れるので、

考え方としては、単純でわかりやすいです。

もう一つ、交流の電力があります。

交流は、ちょっとわかりにくいです。

以前、ちょっと交流電力について

お話ししたかもしれませんが、

もう一度お伝えします。

　交流というのは、電気の流れる向きが、

高速で変化しているというお話しをしました。

プラスからマイナスに向かって流れていて、

その流れる量が、 時間と共にだんだん減ってきて、

”　０　”　になったかと思うと、

今度はマイナスからプラスに向かって 流れ始める。

それから時間と共に、 だんだん流れる量が増えて、

一定のところまで来たら、 また時間と共に減っていって、

“　０　”まで行って、逆方向。

こういうのを、1秒間に60回 （西日本では）繰り返しています。

というわけで、 今回はここまででです。

電気磁気学とか 数式で表されることを

言葉で表すのは、結構難しいものが ありますが、

スモールステップでやると、 わかってくると思います。

原理を知ると、結構おもしろいので 懲りずに付いてきてください。

今回は直流と交流のお話しをしました。

最後まで読んでいただき、 ありがとうございました。

今日は設備工事の 見積もりについて、

お話しします。

工事は、材料費と労務費、

そして経費に分かれるのは、

何となくわかりますよね。

そして、材料費は仕入れの値段で、

経費は、工事にかかる諸々の金額が

合わさったものっていうのも わかりますよね。

経費でいうと、 現場までのガソリン代、

打ち合わせの電話代、

見積もりを作ったりするための 事務所の経費

社員の社会保険料なんかも 含まれます。

それから、重機などリースした場合の リース代。

経費もあげていくと結構な金額に なることがあります。

それでも経費は、

ある程度までは 想像できると思うのです。

それでは、労務費はどうやって 決まるのか？

一日、一人あたりの労務単価が 決まっているので、

何人行けば、何日で、何時間で終わる というのがわかれば、

その時間である程度は 出てしまうのですが、

実はちゃんとした基準があります。

設備工事に限って言いますね。

設備工事って、電気とか、 水道工事のことです。

材料に歩掛かり（ぶがかり）といって、

作業にかかる時間的な数字が 決まっているのです。

たとえば、スイッチ （一つのプレートに1個のスイッチ）の

歩掛かりは、０．０５４　です。

？　何の数字かわかりませんよね。

これは、一人の人がスイッチをつける為の

労力を数字で表したものです。

つまり、スイッチ一つつけるのに、

0.054人分の労力がかかります、 という意味です。

なので、 スイッチを10個つける工事があると

０．０５４　Ｘ　１０個＝０．５４人分の

労力という意味です。

電気工事ならば、スイッチやコンセント、

ケーブルや電線、配管類のそれぞれに、

一つ一つ細かく、歩掛かりの数字あって

それらが何種類あって、 何個あって、というのを

図面を見ながら、数えて、 足していくのです。 (細かい作業です）

簡単な例で言うと、

ケーブル(VVF１．６－２Ｃ）　　　　30m

スイッチ(1P15AＸ３/新金プレート)　3個

コンセント(2P15AX2/新金プレート)　2個

という材料を使う工事があったとすると、

ケーブル　 歩掛かり　0.020　Ｘ　30m ＝ 0.6

スイッチ　　歩掛かり　0.108　Ｘ　3個　＝　0.324

コンセント　歩掛かり　0.054　Ｘ　2個　＝　0.108

0.6 + 0.324 + 0.108 = 1.032　　で

1.032人　分　労力が必要　となって、

これに、県別に決められた労務単価を 掛けて金額が決まります。

26年度の大分県、電工の労務単価は 15，600円　なので、

1.032人　Ｘ　15，600円　＝16,099円

の労務費となります。

ただ、労務単価も一応公共工事を基準に 算出しますが、

人手不足になってくると、

見つけるのが難しくなり、 実際の取引上では

変動することが多いです。

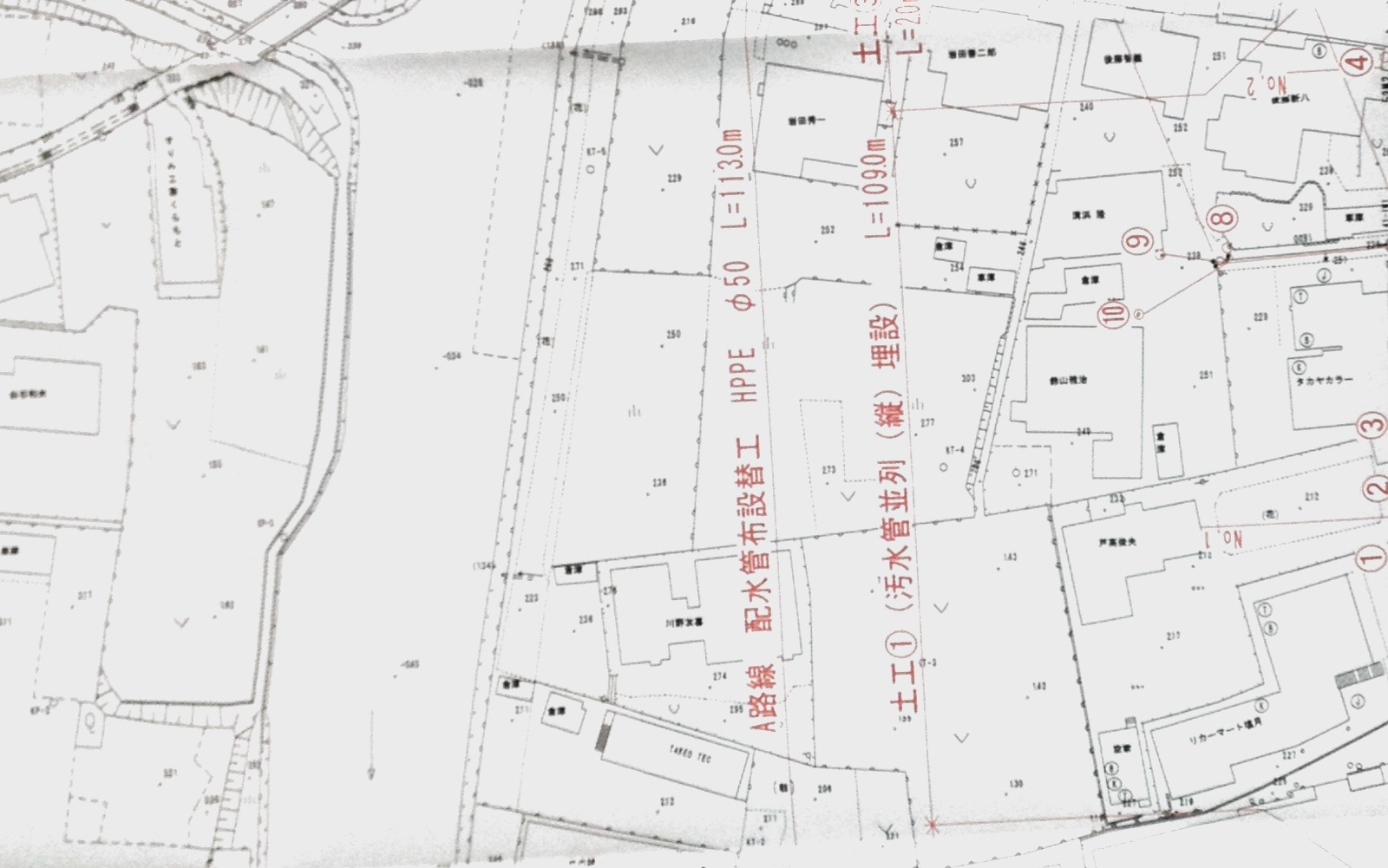

そういうわけで、 図面ができたら

その図面から、

スイッチが何個、

コンセントが何個、

ケーブルは何m、 照明器具が何個と数えることになります。

そして材料の合計と、

先ほどの歩掛かりの合計に 労務単価を掛けて出した労務費と、

経費を足して 見積金額となります。

材料の数を数えたり、 ケーブルを計ったりする作業を

材料の「拾い出し作業」というのですが、

結構大変で、 大きな工事になると複数人数で

拾い出し作業をしたり （図面がA1で何枚もあるので）

時間も1週間くらいかかる ものもあります。

ただ、この見積もり作業は、

労力と時間がかかる割には、

受注できない場合は、

無駄な作業になることが多く、

必要なことなのですが、 報われないところが多いです。

金額をはじき出しても、 競合がある場合は、

受注するために 値段を下げることもあります。

業界的な慣習では、 この見積もり作業は無料ですが、

どうなのかな？と私は 個人的には思っています。

なぜなら、この見積もり作業は 電気的な知識の蓄積と

経験がないとできないことで

なおかつ、

まとまった時間がないと できないことだからです。

こういう部分はあまり知られていないので、

このブログを読んでくれている

あなたには、 知っておいていただきたいと

思って、今回は見積もりに ついて書いてみました。

こういう部分を理解していただける お客さんとおつきあいしたいと 思っています。

ちょっと長くなってしまいました。

最後まで読んで頂き ありがとうございました。

さて、今日お伝えするのは、
パナソニックの「かってにスイッチ」です。

かってにスイッチ

スイッチとか、コンセントのことを
工事業界では、配線器具と呼びます。

配線器具というのは、家電やさんでは
一部しか売られていないので、

意外に知られていないことが多いなと、
私は思っています。

どうしてかというと、

配線器具は電気工事が必要で、

配線器具単体では売れないからです。

でも、結構便利なものが
開発されています。

今回ご紹介するのは、
住宅用の配線器具です。

どういうものかというと、

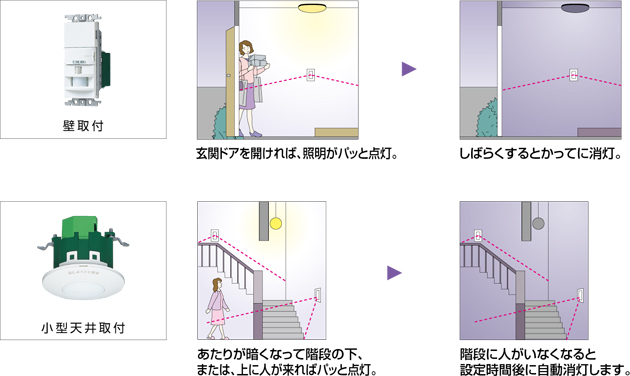

センサーが付いたスイッチです。

人が来ると自動でそれを感知し、
自動で照明の電源をオンにしてくれて、

人がいなくなると、
それを感知してくれて

自動で切ってくれる、
便利なスイッチです。

センサースイッチは昔から
あったのですが、

天井につけるタイプのものが
主流でした。

あるいは、照明器具に内蔵されたものも
最近では珍しくなくなりました。

　しかし、今日のこの
「かってにスイッチ」は、

スイッチの部分、つまり壁に
付いているスイッチに

センサーが付いているものです。

天井につけるタイプのものだと、
天井に穴を開けたり、天井裏を

配線したりして、工事するのも
手間のかかるものでした。


しかし、このセンサースイッチは、
スイッチ自体、つまり配線器具自体を

取り替えるだけなので、
工事も少なくてすむし、
見た目もきれいです。

センサースイッチに
替えるメリットは、

自動で付くという便利さもありますが、

消し忘れを防いでくれるので、
省エネにもなるということです。

用途としては、玄関や勝手口
トイレ、階段部分などです。

ただ、使っていて不満に
思うこともあります。

それは、
センサースイッチは人の動きを
見ているということです。

どういうことかというと、

人が来た、人がいなくなった、
ということを感知しているので、

人が来てそこにずっと居続けると
動かない限り、

かってに切れてしまうことです。

そういう場合は、その場で少し
動かなくてはなりません。


時々玄関などで、
ちょっと長い時間そこにいたりすると

人が動かない時間が長かったりして、
かってに消えてしまうことがあります。

天井に取り付けた
センサースイッチの場合、

点灯時間を延ばすことで
調整することも出来るのですが、

そうすると人がいなくなっても、
点灯時間が長くなって

省エネ機能が不十分になります。

しかし、この壁付けの
「かってにスイッチ」は、

自動点灯、連続点灯、
そしてセンサーを働かせない、

切替が付いているので、
そういう悩ましいことはありません。

取替は簡単なので、

トイレや玄関など消し忘れがある場合は
検討してみては？と思います。


それでは今回は以上です。

最後まで読んでいただき
ありがとうございました。
